Inzicht in Angular Contact Ball Bearings: een uitgebreide gids
I. Inleiding tot Eengular Contact kogellagers
1. Wat is een hoekige contactbalslager?

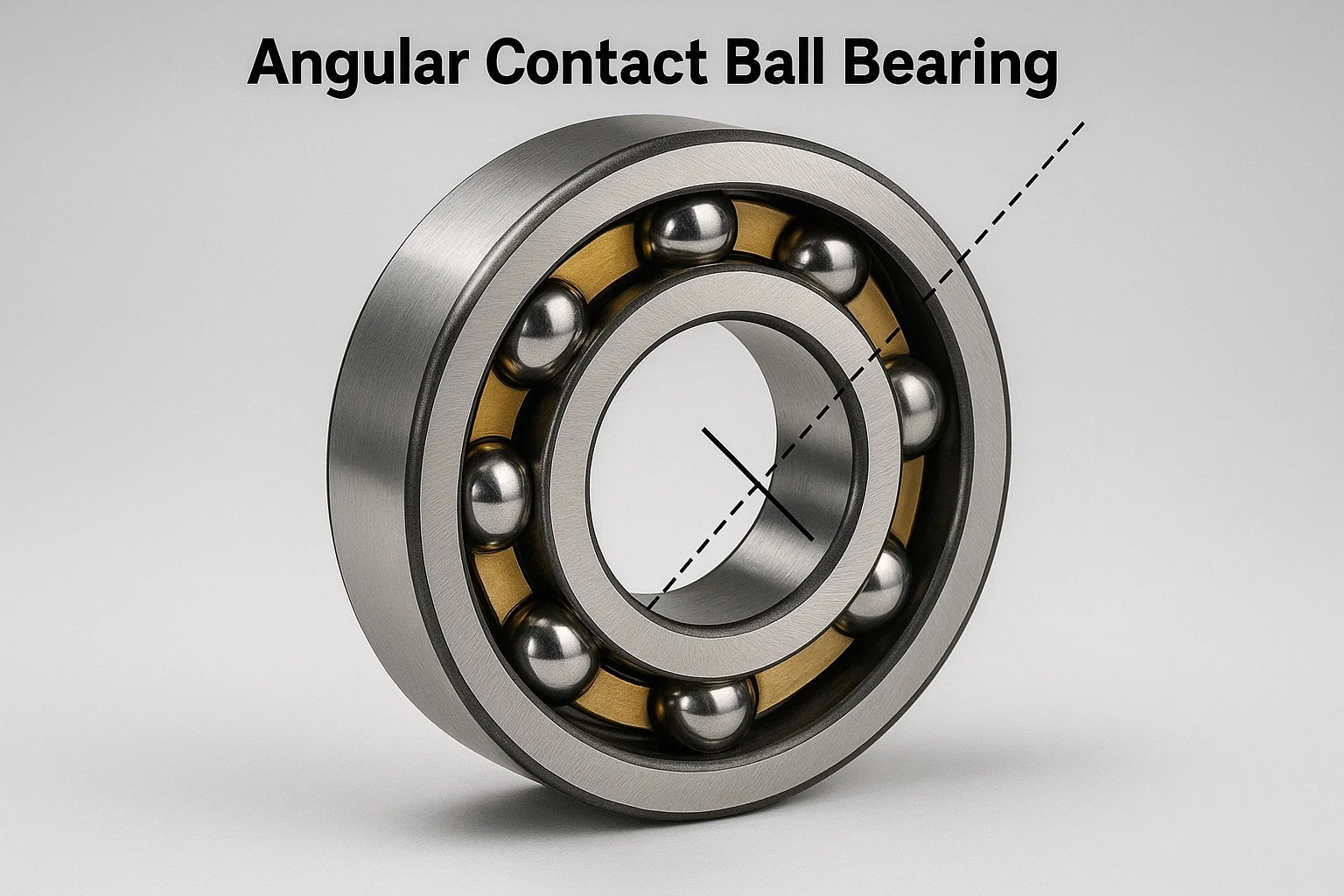

An hoekige contactballager is een gespecialiseerd type rollende element lager die is ontwofpen om tegemoet te komen Zowel radiale als axiale belastingen tegelijkertijd . In tegenstelling tot diepe groove kogellagers, die voornamelijk radiale belastingen afhEnelen, hoekcontactlagers
hebben een precies ontwikkelde contacthoek Tussen de binnen- en buitenste races en de ballen. Deze hoek is wat hen in staat stelt om axiale krachten in één richting efficiënt te ondersteunen, naast radiale krachten.
-
Definitie en basisfunctie: In de kern vergemakkelijkt een hoekige contactballager rotatiebewegingen en tegelijkertijd de relatieve positie van machinecomponenten. Het unieke ontwerp stelt het in staat om belastingen onder een hoek naar de lageras te dragen. Deze mogelijkheid is cruciaal in toepassingen waar zowel zijwaartse als stuwkrachten aanwezig zijn, waardoor ze ideaal zijn voor een verscheidenheid aan industriële en automotive -gebruik.
-
Belangrijkste kenmerken en ontwerpkenmerken: Het bepalende kenmerk van deze lagers is de contacthoek , dat is de hoek tussen de lijn die de contactpunten van de bal verbindt met de renworpen in het radiale vlak, en een lijn loodrecht op de lageras. Deze hoek kan variëren, meestal variërend van 15 tot 40 graden , afhankelijk van het specifieke lagerontwerp en de beoogde toepassing. Een hogere contacthoek biedt in het algemeen een grotere axiale belastingscapaciteit, terwijl een kleinere hoek beter geschikt is voor hogesnelheidstoepassingen met lagere axiale belastingen.
| Functie | Beschrijving |
|---|---|
| Contacthoek | Dit is de kritieke hoek die het aEneel van bepaalt Radiaal versus axiale belastingscapaciteit . Het varieert meestal van 15 ° (geoptimaliseerd voor hoge snelheid en lagere axiale belastingen) tot 40 ° (geoptimaliseerd voor hoge axiale belastingen). Een grotere hoek betekent meer axiale belastingsteun. |
| Scheidbaar ontwerp | De de buitenring is vaak scheidbaar van de binnenste ring- en balassemblage. Deze ontwerpfunctie vereenvoudigt het montageproces en zorgt voor de precieze selectie van specifieke interne speling of de toepassing van voorladen tijdens de installatie. |
| Axiale belasting met één richting | StEnaard enkele rij Angular Contact kogellagers zijn ontworpen om tegemoet te komen Axiale belastingen slechts in één richting . Om axiale belastingen uit beide richtingen te verwerken, worden ze meestal gebruikt in Duplex arrangementen (gepaarde sets) of als Double-Row lagers . |
| Hoge precisie | Deze lagers worden geproduceerd tot zeer strakke toleranties Hoog lopende nauwkeurigheid En minimale runout . Deze precisie is essentieel voor veeleisende toepassingen, zoals die in machine -gereedschapsspillen, waar zelfs microscopische afwijkingen de prestaties kunnen beïnvloeden. |
| Stijfheid | Wanneer goed voorgeladen , Angular Contact -kogellagers bieden uitzonderlijk Hoge stijfheid . Dit minimaliseert de afbuiging van de as onder belasting en verbetert de algehele systeemprestaties aanzienlijk, met name in precisiekritische toepassingen waar stabiliteit van het grootste belang is. |
2. Waarom kiezen voor Angular Contact kogellagers?
Angular Contact kogellagers worden geselecteerd voor hun superieure prestaties in specifieke bedrijfsomstEnigheden waar Enere lagertypen tekortschieten.
-
Voordelen ten opzichte van andere lagertypen:
- Gecombineerde laadcapaciteit: Hun belangrijkste voordeel is het vermogen om een efficiënt een combinatie van radiale en axiale belastingen tegelijkertijd. Dit onderscheidt ze van diepe groef kogellagers (voornamelijk radiaal) of stuwkrachtlagers (voornamelijk axiaal).
- Hoge snelheid mogelijk: Vanwege hun geoptimaliseerde interne geometrie, precieze productie en vaak lichtere kooi -ontwerpen (bijv. Polyamide of fenolhars), kunnen ze werken met zeer hoge rotatiesnelheden met verminderde warmte -generatie.
- Hoge precisie en stijfheid: Ze bieden een uitstekende hardloopnauwkeurigheid en stijfheid, waardoor ze ideaal zijn voor toepassingen die nauwkeurige positionering, minimale afbuiging en lage trillingen vereisen. Bij gebruik in vooraf geladen configuraties kunnen ze vrijwel interne klaring elimineren, wat leidt tot uitzonderlijke stijfheid.
- Veelzijdige configuraties: Beschikbaar in Contactontwerpen met één rij, dubbele rijen en vierpunten , ze kunnen ook worden gecombineerd Duplex arrangementen (face-to-face, back-to-back of tandem) om de laadcapaciteit, de stijfheid en de mogelijkheid om omverwervende momenten aan te kunnen verder te verbeteren.
-
Toepassingen waar ze uitblinken: Deze lagers worden vaak gevonden in omgevingen die eisen Hoge precisie, hoge snelheden en de behandeling van significante axiale krachten . Hun vermogen om gecombineerde belastingen te ondersteunen maakt ze onmisbaar in verschillende veeleisende machines. Veel voorkomende toepassingen zijn:
- Machine Tool Spindels: Cruciaal voor nauwkeurige snij- en slijpoperaties.
- Automotive transmissies en wiellagers: Hanteren van zowel voertuiggewicht als bochten.
- Pompen en compressoren: Ondersteunende roterende assen onder gecombineerde vloeistof en mechanische belastingen.
- Elektrische motoren: Vooral in grotere, snelle ontwerpen.
- Robotica: Zorgen voor een nauwkeurige en herhaalbare beweging in robotachtige gewrichten en actuatoren.
II. Inzicht in het ontwerp en de functionaliteit

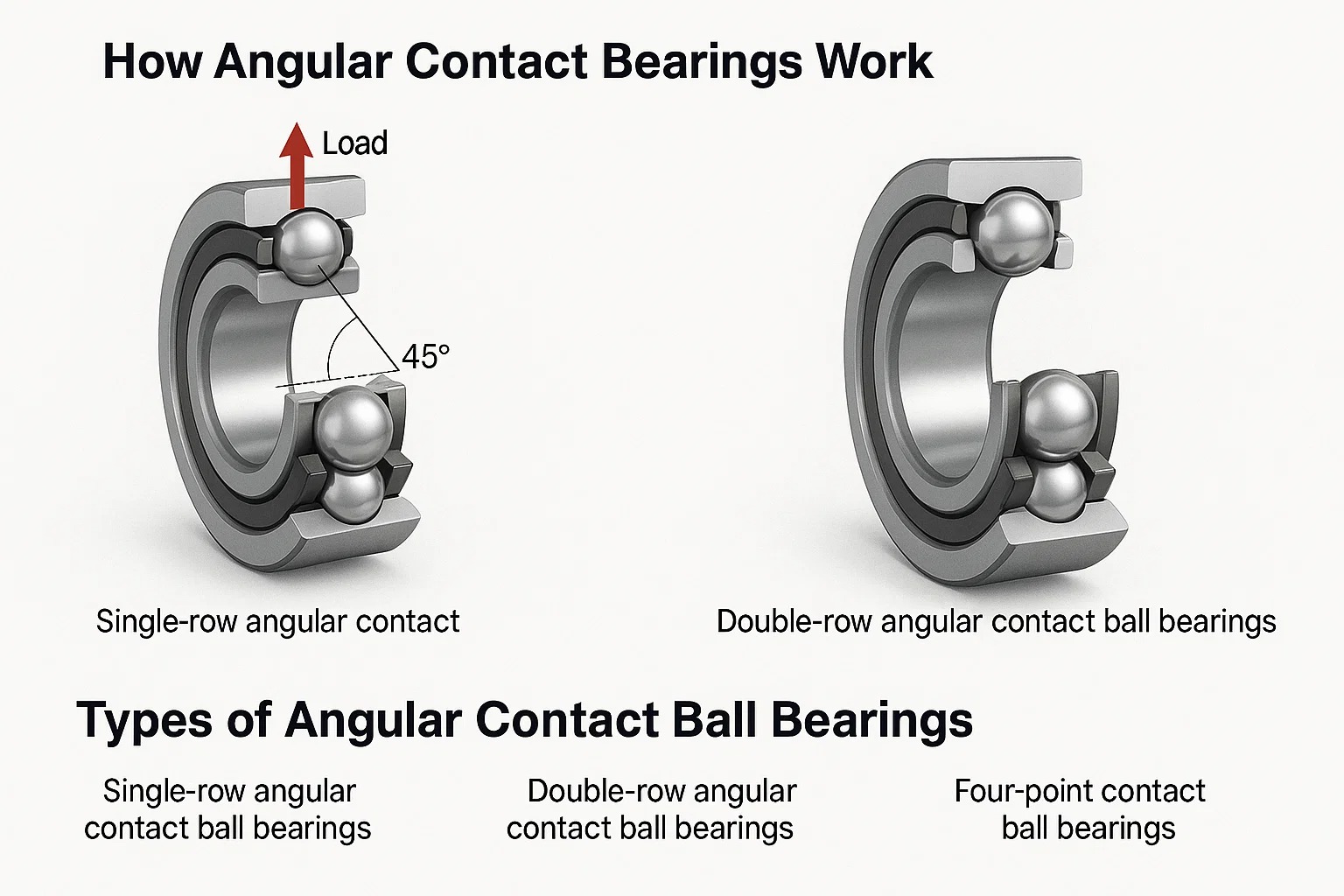

1. Hoe hoekige contactlagers werken
Het operationele principe van een hoekige contactballager scharnieren op zijn contacthoek , die bepaalt hoe belastingen worden verdeeld en ondersteund.
-
Verklaring van de contacthoek: Wanneer een lading, met name een axiale belasting, wordt aangebracht op een hoeklager met hoek contact, worden de ballen enigszins verplaatst langs de renworpen. Deze verplaatsing creëert een elliptisch contactgebied tussen elke bal en zowel de binnen- als de buitenste rennen. De contacthoek is de hoek gevormd door een lijn door het midden van dit contact ellips en een lijn loodrecht op de rotatieas van de lager. Deze hoek is fundamenteel omdat het het aandeel van de toegepaste belasting bepaalt die axiaal versus radiaal wordt gedragen. Bijvoorbeeld een Grotere contacthoek (bijv. 40 °) betekent dat het lager beter is uitgerust om zwaardere axiale belastingen te verwerken, terwijl a kleinere hoek (bijv. 15 °) is meer geschikt voor hogesnelheidstoepassingen waarbij radiale belastingen overheersend zijn en axiale belastingen lichter zijn.
-
Laadverdeling en ondersteuning: De ballen in een hoekige contactlager liggen meestal onder een voor het laden (Ofwel inherent van de productie of toegepast tijdens de installatie). Deze voorspanning zorgt voor continu contact met beide renworpen, zelfs onder verschillende belastingen, wat cruciaal is voor een hoge stijfheid en om slip van de ballen te voorkomen, vooral bij hoge snelheden. Wanneer een gecombineerde radiale en axiale belasting wordt uitgeoefend, worden de krachten efficiënt overgedragen door de ballen bij de contacthoek, waardoor de spanning effectief over een groter gebied wordt verdeeld dan een puur radiaal lager. Dit ontwerp biedt superieure ondersteuning en stabiliteit onder complexe laadomstandigheden.
2. Soorten hoekige contactballagers
Angular Contact kogellagers zijn er in verschillende configuraties, elk geschikt voor verschillende laadcapaciteiten, stijfheidseisen en toepassingsvereisten.
-
Angular Contact kogellagers met één rij: Dit zijn het meest voorkomende type en kunnen geschikt zijn voor axiale belastingen in slechts één richting . Vanwege dit unidirectionele axiale belastingscapaciteit, om axiale belastingen in beide richtingen te ondersteunen of om een hogere stijfheid te bereiken en omverwerpingsmomenten te beheren, worden ze vaak gebruikt in Duplex arrangementen . Deze omvatten het monteren van twee single-row lagers samen als een matched paar.
Duplex -arrangement Beschrijving Belangrijkste kenmerken Face-to-Face (DF) Twee lagers zijn gemonteerd met hun bredere gezichten samen, dus convergeren de contactlijnen naar de lageras. Goede stijfheid, kan omverwervende momenten, matige snelheidscapaciteiten aan. Back-to-back (DB) Twee lagers zijn gemonteerd met hun smallere gezichten samen, dus de contactlijnen wijken af te wijken van de lageras. Maximale stijfheid , Uitstekend voor omverwerpingsmomenten, ideaal voor spillen met zeer nauwkeurige. Tandem (dt) Twee lagers zijn in dezelfde richting gemonteerd, met hun contactlijnen parallel. Ontworpen voor extreem hoge axiale belastingscapaciteit in één richting , lading wordt gelijkmatig gedeeld. -
Angular Contact kogellagers met dubbele rij: Deze lagers combineren in wezen twee hoekige contactlagers met één rij in een enkele eenheid. Ze zijn ontworpen om tegemoet te komen axiale belastingen in beide richtingen en worden vaak gekozen wanneer een compact ontwerp met een hoge stijfheid vereist is, waardoor de noodzaak van afzonderlijke duplexregelingen wordt geëlimineerd. Ze zijn beschikbaar met verschillende interne ontwerpen en contacthoeken die aan specifieke behoeften voldoen.
-
Contact van vierpunts kogellagers: Dit zijn unieke Angular Contact-kogellagers met één rij met renbaan die zijn ontworpen om te ondersteunen axiale belastingen in beide richtingen . De binnenste ring is meestal gesplitst en er zijn vier contactpunten tussen de ballen en de renworpen (twee op de binnenring, twee op de buitenring). Met dit ontwerp kunnen ze omkeerbare axiale belastingen omgaan en tegelijkertijd minder axiale ruimte innemen dan twee lagers van een enkele rij. Ze zijn met name nuttig voor toepassingen met intermitterende of afwisselende axiale belastingen, die een compacte en effectieve oplossing bieden.
Iii. Belangrijkste kenmerken en voordelen
Angular Contact kogellagers worden zeer gewaardeerd in verschillende industrieën vanwege hun verschillende prestatievoordelen. Hun ontwerp stelt hen in staat om uit te blinken in situaties die hoge belastingcapaciteiten, uitzonderlijke snelheid en nauwkeurige werking eisen.
1. Hoog laadcapaciteit
Angular Contact kogellagers worden ontworpen om significante belastingen te verwerken, vooral wanneer deze belastingen een combinatie van krachten zijn.
-
Axiale en radiale belastingafhandeling: De contacthoek is de primaire factor die bepaalt hoe effectief een hoekige contactlager axiale en radiale belastingen kan beheren. Lagers met Grotere contacthoeken (bijvoorbeeld 40 graden) zijn geoptimaliseerd voor zwaardere axiale belastingen, waardoor ze geschikt zijn voor toepassingen waar een significante stuwkracht aanwezig is. Omgekeerd, die met Kleinere contacthoeken (bijvoorbeeld 15 graden) zijn beter geschikt voor hogere snelheden en toepassingen waar radiale belastingen overheersend zijn. Dit specifieke ontwerp zorgt voor de efficiënte transmissie van krachten van de roterende as door de ballen naar de stationaire behuizing of vice versa, waardoor stress effectief wordt verdeeld.
-
Laadcombinaties: Een van de grootste sterke punten van deze lagers is hun vermogen om te beheren gecombineerde ladingen , die een mix zijn van zowel radiale als axiale krachten. Dit is cruciaal in veel industriële toepassingen waar machines complexe, multidirectionele krachten ervaren. Wanneer twee hoekige contactlagers worden gemonteerd in een duplex -arrangement (DB of DF), hun gecombineerde axiale belastingscapaciteit is aanzienlijk verbeterd en krijgen ze de mogelijkheid om omverwervende momenten te ondersteunen, die van cruciaal belang zijn in toepassingen zoals machine -gereedschapsspillen.
2. High-speed prestaties
Het ontwerp van Angular Contact-kogellagers maakt ze uitzonderlijk goed geschikt voor snelle werking, wat een kritieke vereiste is in veel moderne machines.
-
Ontwerpoverwegingen voor hogesnelheidstoepassingen: Om warmte-generatie uit wrijving te minimaliseren en stabiliteit te waarborgen bij hoge RPM's, zijn lagers bedoeld voor hogesnelheidstoepassingen doorgaans voor Kleinere contacthoeken (ongeveer 15-25 graden). Ze nemen ook vaak op Ballen met veel nauwkeurige ballen en rennen , samen met geoptimaliseerde kooi -ontwerpen . Lichtere kooi -materialen, zoals fenolhars of polyamide , worden vaak gebruikt om massa en traagheid te verminderen, wat verder bijdraagt aan lagere wrijving en warmte. Bovendien wordt minimale voorspanning vaak toegepast in high-speed ontwerpen om overmatige warmteophoping te voorkomen die de prestaties en levensduur in gevaar kunnen brengen.
-
Smeervereisten: Juiste smering is van het grootste belang voor het handhaven van snelle prestaties en het verlengen van de levensduur van de lagers. Dit gaat vaak om het gebruik van gespecialiseerde oliën of vetten met passende viscositeit en additieven die bestand zijn tegen hoge temperaturen en afschuifkrachten zonder af te breken. In sommige extreme hogesnelheidstoepassingen zoals geavanceerde smeersystemen zoals olie-lucht smering zijn werkzaam. Deze systemen zorgen voor een constante, nauwkeurig gemeten toevoer van vers smeermiddel, terwijl tegelijkertijd helpt om warmte weg te nemen, waardoor het lager tijdens de werking effectief wordt gekoeld.
3. Precisie en stijfheid
Angular Contact kogellagers worden vaak gekozen voor toepassingen waar nauwkeurigheid en stijfheid niet-onderhandelbaar zijn.
-
Toepassingen die een hoge nauwkeurigheid vereisen: Deze lagers zijn onmisbaar in toepassingen waar Nauwkeurige positionering and minimale runout zijn van het grootste belang. Een goed voorbeeld is Machine Tool Spindles , waarbij het snijgereedschap de extreme nauwkeurigheid moet behouden om onderdelen te produceren met strakke toleranties en hoogwaardige oppervlakte-afwerkingen. Evenzo in robotachtige armen , precieze gezamenlijke beweging, gefaciliteerd door deze lagers, is essentieel voor nauwkeurige manipulatie- en assemblagetaken.
-
Minimalisatie van runout en afbuiging: Het inherente ontwerp van hoekige contactlagers, vooral wanneer ze worden gebruikt in vooraf geladen duplex -arrangementen , biedt uitzonderlijk stijfheid . Preloading elimineert effectief interne splitsen binnen het lager, wat zich vertaalt in minimale afbuiging onder belasting. Deze hoge stijfheid en de resulterende zeer lage runout (afwijking van echte rotatie) leiden rechtstreeks tot verbeterde machinaalnauwkeurigheid, verbeterde algehele systeemprestaties en verminderde trillingen, wat bijdraagt aan een stabielere en betrouwbare werking.
IV. Toepassingen van Angular Contact kogellagers
Angular Contact kogellagers worden gevonden in een breed scala aan industrieën en machines vanwege hun veelzijdigheid en uitzonderlijke prestatiekenmerken. Hun vermogen om gecombineerde belastingen, hoge snelheden en een hoge precisie te verwerken, maakt ze in veel kritieke toepassingen onmisbaar.
1. Machine -tools
Machine -tools zijn misschien wel een van de meest kritieke omgevingen voor Angular Contact -kogellagers, die de hoogste niveaus van precisie en stijfheid eisen.
- Spilsteun: Dit is een uitstekende applicatie. De spil van een machinegereedschap is het hart van zijn werking, waar het snijgereedschap of het werkstuk roteert. Deze spindels vereisen lagers die bestand zijn tegen extreem hoge rotatiesnelheden, zware snijkrachten (zowel radiaal als axiaal) en handhaven de precisie op micronniveau om de nauwkeurigheid van het bewerkte onderdeel te waarborgen. Angular contact kogellagers, vaak gerangschikt in zeer stijf Matched sets (bijv. Drie of vier lagers in een tandem/duplex -configuratie), bieden de nodige stijfheid, minimale runout en dempingskenmerken die cruciaal zijn voor precisie slijpen, frezen en draaien.
- Precisiebewerking: De directe impact van deze lagers op de kwaliteit van het eindproduct kan niet worden overschat. Hun vermogen om runout (afwijking van echte rotatie) en afbuiging te minimaliseren, vertaalt zich direct naar bewerkte onderdelen van hogere kwaliteit met strakkere toleranties, superieure oppervlakte -afwerkingen en verminderd chatter, wat leidt tot significante verbeteringen in de productie -efficiëntie en productintegriteit.
2. Robotica
Robotica, met name in geavanceerde productie en automatisering, is sterk afhankelijk van de precieze en duurzame bewegingscontrole die wordt aangeboden door Angular Contact -kogellagers.
- Gewrichten en actuatoren: Robotachtige armen en manipulatoren gebruiken hoeklagers met hoekcontact in hun gewrichten en actuators Om precieze, herhaalbare bewegingen te bereiken. Deze lagers ondersteunen de complexe gecombineerde belastingen (axiale, radiale en momenten) die zijn gegenereerd tijdens dynamische werking, wat aanzienlijk bijdraagt aan de algehele stijfheid, nauwkeurigheid en een soepele beweging van het robotsysteem.
- Menh-nauwkeurige beweging: In toepassingen zoals chirurgische robots, industriële assemblagerobots of inspectiesystemen, is de soepele, spelingvrije en nauwkeurige beweging die door deze lagers wordt vergemakkelijkt, voorop voor een succesvolle en betrouwbare werking. Ze zorgen ervoor dat robotbewegingen exact zijn, wat van vitaal belang is voor delicate of zeer repetitieve taken.
3. Automotive
De auto-industrie maakt gebruik van Angular Contact Ball-lagers in tal van belangrijke componenten waar betrouwbaarheid en load-scarrycapaciteit essentieel zijn.
- Wiellagers: Veel moderne auto wiellagers zijn geïntegreerde Angular Contact -kogellagereenheden. Deze eenheden zijn ontworpen om de significante radiale belastingen van het gewicht van het voertuig te verwerken, evenals de substantiële axiale belastingen die worden gegenereerd tijdens bochten, remmen en versnelling. Ze zijn ontworpen voor een lange levensduur en minimaal onderhoud.
- Transmissiecomponenten: In een auto uitzendingen en differentiëlen, hoekige contactlagers worden gebruikt om assen te ondersteunen die zowel radiale belastingen van tandwielen als stuwkrachtbelastingen van spiraalvormige of schuine tandwielen ervaren. Hun vermogen om gecombineerde krachten te beheren zorgt voor een efficiënte stroomoverdracht en een soepele werking van de aandrijflijn.
4. Ruimtevaart
De ruimtevaartindustrie stelt extreem hoge eisen aan de betrouwbaarheid van componenten, gewichtsefficiëntie en prestaties onder barre omstandigheden, waardoor hoekvergunningen een frequente keuze zijn.
- Motorapplicaties: In vliegtuigmotoren worden Angular Contact -kogellagers in verschillende secties gebruikt, waaronder versnellingsbakcomponenten, accessoire -drives en zelfs hoofdschachten . Hier moeten ze extreme temperaturen, zeer hoge rotatiesnelheden en veeleisende belastingsomstandigheden weerstaan, vaak met precieze balansvereisten.
- Controlesystemen: Ze worden ook gevonden in kritieke vliegtuigen Controle oppervlakken, landingsgestelmechanismen en andere actiosystemen waar betrouwbaarheid, precisie en lage wrijving niet onderhandelbaar zijn voor veilige en effectieve vluchtactiviteiten.
Hier is een samenvattende tabel van de toepassingen:
| Industrie | Primaire toepassingsgebieden | Belangrijkste voordelen van lagers |
|---|---|---|
| Machine Tools | Spindels, rotatietafels, loodschroeven | Hoge precisie, hoge stijfheid, lage runout, superieure oppervlakteafwerking op onderdelen |
| Robotica | Gewrichten, actuators, grijper | Nauwkeurige beweging, hoge herhaalbaarheid, compact ontwerp, gecombineerde belastingondersteuning |
| Automotive | Wielnaafs, transmissies, differentiëlen | Hoge betrouwbaarheid, gecombineerde radiale en axiale belastingscapaciteit, lange levensduur |
| Aerospace | Motor versnellingsbakken, besturingssystemen, actuatoren | Hoge snelheidscapaciteit, extreme temperatuurtolerantie, kritische betrouwbaarheid |
V. Materialen en productie
De prestaties, de duurzaamheid en de levensduur van Angular Contact -kogellagers worden diep beïnvloed door de materialen waaruit ze zijn gemaakt en de precisie waarmee ze worden vervaardigd. Deze factoren bepalen het vermogen van het lager om belastingen, snelheden en omgevingscondities te weerstaan.
1. Lagermaterialen
De keuze van materiaal voor de lagerringen en ballen is van cruciaal belang voor het bepalen van de sterkte, slijtvastheid en het leven van vermoeidheid.
-
Stalen soorten (bijv. Chrome staal, roestvrij staal):
- Chrome staal (AISI 52100 / 100CR6): Dit is het meest voorkomende en veelgebruikte materiaal voor lagerringen en ballen in standaard industriële toepassingen. Het is een koolstofarme chroomstaal bekend om zijn Uitstekende hardheid, superieure slijtvastheid en leven met een hoge vermoeidheid . De consistente prestaties en kosteneffectiviteit maken het een go-to-choice voor een overgrote meerderheid van lagertoepassingen.
- Roestvrij staal (bijv. AISI 440C): Voornamelijk gebruikt in toepassingen waar corrosieweerstand staat voorop, zoals in de voedselverwerkende industrie, medische apparatuur, mariene omgevingen of in instellingen die worden blootgesteld aan harde chemicaliën. Hoewel het een goede weerstand biedt tegen roest en vlekken, zijn de laadcapaciteit en de vermoeidheidsleven over het algemeen lager dan die van chroomstaal onder vergelijkbare omstandigheden.
-
Keramische opties:
- Siliconennitride (SI3N4) Keramische ballen: Deze worden in toenemende mate gespecificeerd voor high-performance hoekige contactballagers, met name in High-speed toepassingen . Keramische ballen bieden verschillende belangrijke voordelen ten opzichte van staal:
- Lichter gewicht: Ze zijn aanzienlijk lichter dan stalen ballen, die de centrifugale krachten drastisch bij hoge snelheden vermindert. Dit leidt tot Minder wrijving, lagere warmte -generatie , en een langere effectieve Vet leven .
- Hogere stijfheid en hardheid: Keramische ballen zijn veel stijver en harder dan staal, wat bijdraagt aan verhoogde lagerstijfheid en verbeterde slijtvastheid.
- Niet-magnetisch en elektrisch isolerend: Ze zijn niet-magnetisch en kunnen fungeren als een elektrische isolator, waardoor ze ideaal zijn voor toepassingen waar verdwaalde elektrische stromen het lager kunnen beschadigen.
- Lagers met keramische ballen worden vaak aangeduid als "Hybride lagers" Omdat ze keramische rollende elementen combineren met stalen ringen.
- Siliconennitride (SI3N4) Keramische ballen: Deze worden in toenemende mate gespecificeerd voor high-performance hoekige contactballagers, met name in High-speed toepassingen . Keramische ballen bieden verschillende belangrijke voordelen ten opzichte van staal:
2. Kooi -materialen
De kooi (of houder) is een cruciale component die de rollende elementen (ballen) scheidt en gelijkelijk verdeeld over de renworpen. Het materiaal is van invloed op de snelheid van het lager, de geluidsniveaus, de smeereffectiviteit en de totale levensduur.
- Stalen kooien:
- Gestempelde stalen kooien: Deze zijn gebruikelijk voor algemene lagers. Ze zijn robuust, duurzaam en geschikt voor matige snelheden en temperaturen. Hun kosteneffectiviteit maakt hen een populaire keuze voor een breed scala aan toepassingen.
- Bewerkte stalen kooien: Bied een hogere sterkte aan en worden gebruikt in meer veeleisende toepassingen, vooral wanneer hoge belastingen of trillingen aanwezig zijn.
- Koperen kooien:
- Machinaal messing kooien: Deze hebben vaak de voorkeur voor Hogere snelheden en temperaturen Vanwege hun uitstekende kracht, superieure smeerheid (die wrijving vermindert) en het vermogen om trillingen te weerstaan. Ze zijn ook minder vatbaar voor schade door bepaalde soorten verontreiniging.
- Polymeerkooien (bijv. Polyamide, Peek):
- Deze lichtgewicht kooien zijn uitstekend voor Zeer hogesnelheidstoepassingen Vanwege hun lage wrijving, verminderde ruis en het vermogen om te werken met minimale smering. Ze hebben echter specifieke temperatuurbeperkingen en zijn mogelijk niet geschikt voor extreem hoge temperatuuromgevingen. Peek (polyether ether keton) biedt een hogere temperatuurweerstand dan standaard polyamide.
Hier is een uitsplitsing van gemeenschappelijke kooi -materialen:
| Kooi -materiaaltype | Kenmerken | Typische toepassingen |
|---|---|---|
| Gestempeld staal | Robuust, kosteneffectief, goed voor algemene toepassingen, matige snelheden en temperaturen. | Algemene industriële machines, Automotive. |
| Machinaal messing | Hoge sterkte, goede smeerheid, trillingsweerstand, geschikt voor hogere snelheden en temperaturen. | Machine gereedschapsspillen, pompen, krachtige industriële apparatuur. |
| Polyamide (nylon) | Lichtgewicht, lage wrijving, stillere werking, goed voor zeer hoge snelheden, lagere temperatuurlimieten. | Elektrische motoren, kleine machines, hogesnelheidstoepassingen waar warmte wordt beheerd. |
| KIJKJE | Lichtgewicht, uitstekend voor zeer hoge snelheden en hogere temperaturen dan polyamide, chemische weerstand. | Aerospace, gespecialiseerde high-speed machines, medische apparatuur, veeleisend industrieel gebruik. |
3. Productieprocessen
De precisie en de algehele kwaliteit van hoeklagers van hoekcontact zijn het directe resultaat van zeer geavanceerde en zorgvuldig gecontroleerde productieprocessen.
-
Precisie slijpen en afwerken: Zowel de toevoers (de groeven in de binnen- en buitenringen) en de ballen ondergaan meerdere stadia van Precisie slijpen en superfinishing . Dit meerstapsproces zorgt voor extreem gladde oppervlakken, uitzonderlijk strakke dimensionale toleranties en optimale geometrische nauwkeurigheid. Deze factoren zijn van cruciaal belang voor het bereiken van een hoge precisie, het minimaliseren van wrijving en het genereren van warmte, het verminderen van ruis en trillingen en uiteindelijk verlengen de levensduur van het lager. Alle onvolkomenheden in dit stadium kunnen leiden tot voortijdig falen.
-
Kwaliteitscontrole: Gedurende het gehele productieproces, van grondstofinspectie tot het eindproduct, rigoureuze kwaliteitscontroles zijn geïmplementeerd. Dit omvat:
- Dimensionale inspectie: Zorgen voor precieze metingen van alle componenten.
- Surface Finish -analyse: Het verifiëren van de gladheid van renworpen en ballen.
- Hardheidstesten: Bevestiging van de weerstand van het materiaal tegen vervorming en slijtage.
- Ruis- en trillingstesten: Lagers worden vaak getest op onaanvaardbare ruisniveaus of trillingspatronen die kunnen wijzen op interne defecten.
- Elk lager wordt zorgvuldig geïnspecteerd en ondergaat vaak een definitieve prestatiecontrole om ervoor te zorgen dat het voldoet aan strenge prestatienormen en betrouwbaarheidsvereisten voordat het de fabriek verlaat.
Vi. Installatie en onderhoud
Juiste installatie en doorlopend onderhoud zijn absoluut cruciaal voor het maximaliseren van de levensduur, betrouwbaarheid en prestaties van Angular Contact -kogellagers. Zelfs de hoogste kwaliteit te wachten kan voortijdig falen als ze niet worden behandeld, geïnstalleerd of correct onderhouden.
1. Juiste installatietechnieken
Onjuiste installatie is helaas een van de belangrijkste oorzaken van voortijdige lagerstoring. De tijd nemen om best practices te volgen, kan aanzienlijke downtime en dure reparaties voorkomen.
-
Hanteren en monteren:
- Reinheid is van het grootste belang: Ga altijd lagers af in een zorgvuldig schone omgeving. Zelfs kleine stofdeeltjes, vuil of metaalkrullen kunnen fungeren als schuurmiddelen, wat aanzienlijke schade veroorzaakt aan de precisie-grondoppervlakken van de rennen en ballen, wat leidt tot voortijdige slijtage en falen.
- Gecontroleerde krachttoepassing: Breng de kracht nooit rechtstreeks aan op de buitenring wanneer u probeert een lager op een as te monteren. Omgekeerd, breng geen kracht aan op de binnenring bij het monteren van het lager in een behuizing. Het gebruik van de verkeerde ring om kracht aan te brengen, kan de rennen brinell (deuken) of de lagercomponenten vervormen. Gebruik in plaats daarvan de juiste Montagegereedschap zoals lagerverwarmers (voor thermische expansie), hydraulische persen of gespecialiseerde impactmouwen die ervoor zorgen dat de kracht gelijkmatig en direct wordt uitgeoefend op de juiste lagerring (die op de druk is gebracht).
- Precisie -uitlijning: Zorg ervoor dat het lager perfect is uitgelijnd tijdens het montageproces. Verkeerde uitlijning, zelfs gering, kan leiden tot ongelijke belastingverdeling over de rollende elementen, het genereren van overmatige warmte, het verhogen van wrijving en het veroorzaken van voortijdige gelokaliseerde slijtage die de levensduur drastisch verkort.
-
Schade vermijden: Vermijd hameren of overmatige impactkracht tijdens de installatie. Dergelijke acties kunnen gemakkelijk de lagerringen, renworpen of ballen vervormen, wat leidt tot brinelling (permanente inkepingen), scheuren of andere vormen van schade die de integriteit van het lager in gevaar brengen en zijn levensduur drastisch verkorten. Geef altijd prioriteit aan gecontroleerde, zelfs kracht.
2. Smering
Smering is de levensader van een lager. Het is essentieel voor het verminderen van wrijving tussen rollende elementen en vluchtways, het voorkomen van slijtage, het afwijken van warmte die tijdens de werking wordt gegenereerd en bescherming biedt tegen corrosie.
- Vet versus oliemering: De keuze tussen vet en olie hangt sterk af van de specifieke bedrijfsomstandigheden en toepassingsvereisten.
| Smeermiddeltype | Kenmerken | Ideale toepassingen | Overwegingen |
|---|---|---|---|
| Vet | • Simplistic application<br>• Clean operation<br>• Stays in place well | • Most common type for a wide range of speeds and temperatures<br>• Sealed bearings | • Limited heat dissipation<br>• Re-smering intervals are crucial |
| Olie | • Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision | • Very high-speed applications<br>• High-temperature environments<br>• Precision spindles | • Vereist meer complexe afdichtings- en afgiftesystemen (bijv. Olie-lucht, circulerend) |
- Smeerintervallen: De frequentie van herbevordering (voor vet) of olieverversing/ aanvulling hangt af van tal van factoren, waaronder de bedrijfssnelheid van de lager, temperatuur, toegepaste belasting en het specifieke type smeermiddel dat wordt gebruikt. Volg altijd de aanbevelingen van de lagerfabrikant Als primaire gids. Het is ook van vitaal belang om dat te onthouden Overbevordering kan net zo schadelijk zijn als onder de beurt , wat mogelijk leidt tot overmatige warmteopwekking als gevolg van karnen, verhoogde wrijving en zelfs afsluitende schade.
3. Problemen oplossen Gemeenschappelijke problemen
Het vroegtijdig identificeren van de tekenen van lagerfalen kan het verschil zijn tussen een eenvoudige reparatie- en catastrofale apparatuurafbraak, waardoor aanzienlijke kosten en downtime worden bespaard.
-
Het identificeren van lagerfalen: Gemeenschappelijke indicatoren die een lagerprobleem suggereren, zijn onder meer:
- Ongewone ruis: Malen, zeuren, piepen, ratelen of klikken klikkende geluiden wijzen vaak op smeerproblemen, verontreiniging, slijtage of schade aan de renderstroom of rollende elementen.
- Overmatige trillingen: Een toename van trillingsniveaus, gedetecteerd door sensorische inspectie- of trillingsanalyseapparatuur, is een sterke indicatie van lagerschade, verkeerde uitlijning of onbalans.
- Abnormale hitte: Overmatige hitte -generatie uit de lagerbehuizing suggereert meestal een hoge interne wrijving, vaak als gevolg van onvoldoende smering, onjuiste voorspanning (te strak) of interne schade.
- Verhoogde runout/play: Opvallend radiaal of axiaal spel (beweging) die niet aanwezig was, duidt op interne slijtage, verlies van voorspanning of ernstige schade aan de componenten van het lager.
-
Preventief onderhoud: Een robuust preventief onderhoudsprogramma is de sleutel tot het aanzienlijk verlengen van de levensduur en het voorkomen van onverwachte downtime. Belangrijke componenten zijn onder meer:
- Regelmatige inspecties: Visuele controles op tekenen van schade, lekkage of overmatige vuilopbouw.
- Trillingsanalyse: Gespecialiseerde hulpmiddelen gebruiken om de lagergezondheidstrends te controleren en vroege tekenen van verslechtering te detecteren.
- Temperatuurbewaking: Regelmatig controleren van lagerbehuizingstemperaturen om potentiële oververhittingsproblemen te identificeren.
- Geplande herbevordering: Strikt genomen aan de door de fabrikant aanbevolen smeerschema's en het juiste type en de hoeveelheid smeermiddel gebruiken.
Vii. Het rechter hoekige contactballager selecteren
Het kiezen van het juiste Angular Contact Ball-lager is een cruciale beslissing die direct invloed heeft op de prestaties, een lange levensduur en de kosteneffectiviteit van uw machines. Een zorgvuldige evaluatie van verschillende belangrijke factoren is essentieel om ervoor te zorgen dat u het lager selecteert dat perfect overeenkomt met de eisen van uw applicatie.
1. Factoren om te overwegen
Het selecteren van het ideale hoeklager met hoekcontact omvat een systematische beoordeling van de bedrijfsomstandigheden en prestatie -eisen. Uitzicht op een van deze factoren kan leiden tot voortijdige falen of suboptimale prestaties.
| Factor | Beschrijving |
|---|---|
| Laadvereisten | Dit is voorop. U moet zowel de grootte en richting van radiale belastingen and axiale belastingen . Is de axiale belasting unidirectioneel of bidirectioneel? Zijn er aanzienlijke schokbelastingen of trillingen? De specifieke laadcombinatie heeft direct invloed op de vereiste contacthoek en of een enkele lager of een duplex arrangement (bijv. DF, DB, DT) is noodzakelijk. |
| Snelheid en bedrijfsomstandigheden | Beoordeel de Maximale bedrijfssnelheid en de gewenste Speed Factor (NDM) . Hoge snelheden vereisen vaak kleinere contacthoeken, gespecialiseerde koostermaterialen (zoals PEEK of polyamide) en specifieke smeermethoden (bijv. Smering van olie-lucht). Cruciaal is over nadenken over de bedrijfstemperatuurbereik en de omgevingsomgeving (bijv. Aanwezigheid van corrosieve middelen, stof, vocht of extreme temperaturen). |
| Precisiebehoeften | Bepaal de vereiste Running nauwkeurigheid and Stijfheid (stijfheid) van uw systeem. Toepassingen zoals machine -gereedschapsspillen vereisen extreem hoge precisie, waarbij vaak lagers van hogere precisieklassen (bijv. P4, P2), gematchte sets en zorgvuldig gecontroleerde voorlaad nodig hebben om runout en afbuiging te minimaliseren. |
| Stijfheid | Hoeveel afbuiging kan de toepassing onder belasting verdragen? Als een hoge stijfheid en minimale asbeweging van cruciaal belang zijn, dan Duplex arrangementen (vooral back-to-back of DB-configuratie) is nodig om robuuste ondersteuning te bieden tegen buigmomenten en axiale verschuivingen. |
| Ruimtebeperkingen | De beschikbare axiale en radiale ruimte in de behuizing en op de as zal de toegestane lagerafmetingen dicteren (boring, buitendiameter, breedte). Dit kan beïnvloeden of een compacte single-row, een dubbele rij of een vierpunts contactlager de meest geschikte keuze is. |
| Verwacht leven | Bereken de gewenste levensduur van de lagerservice, meestal uitgedrukt in uren of miljoenen revoluties. Deze berekening, gebaseerd op de dynamische belastingrating ( C ), statische belastingrating ( C 0 ) en equivalente dynamische belasting ( P ), zal de selectie van de juiste lagergrootte en -type begeleiden om betrouwbaarheidsdoelen te bereiken. |
| Smeertype | Bepaal op basis van snelheid, temperatuur en onderhoudsintervallen of vetmering or oliemering is meer geschikt. Hoge snelheden vereisen vaak olie voor een betere warmtedissipatie, terwijl Grease een eenvoudiger toepassing en insluiting biedt voor veel standaardgebruik. |
| Kosten | Breng de vereiste prestatiespecificaties in evenwicht met budgetbeperkingen. Hogere precisieklassen, gespecialiseerde materialen (zoals keramiek) en complexe duplexregelingen komen meestal tegen hogere kosten. Een optimale selectie brengt prestaties in evenwicht met economische levensvatbaarheid. |
2. Lagernummeringssysteem
Inzicht in het nummerings- of aanduidingssysteem van de fabrikant is absoluut essentieel voor nauwkeurige lageridentificatie, vervanging en selectie. Het is de "taal" die wordt gebruikt om de specifieke kenmerken van een lager te beschrijven.
-
Inzicht in lagerbenamingen: Aan elk lagertype en variant wordt een specifiek toegewezen aanwijzing (onderdeelnummer) door de fabrikant. Deze alfanumerieke code is niet willekeurig; Het codeert codeert van essentiële informatie over het lager. Meestal bevat het details over:
- Basisafmetingen: Zoals boordiameter, buitendiameter en breedte.
- Lagerserie: Aangeeft de dimensie -serie en soms de laadcapaciteit ten opzichte van de boring.
- Intern ontwerp: Het specificeren van de contacthoek (bijv. A, C, E), kooi -materiaal (bijv. M, T, F) en interne klaring of voorspanning.
- Precisieklasse: Wat de productie -nauwkeurigheid aangeeft (bijv. P6, p5, p4, p2, waarbij P2 de hoogste precisie is).
- Speciale functies: Zoals afdichtingen, schilden of specifieke smering.
-
Fabrikantcatalogi interpreteren: Lagerfabrikanten bieden uitgebreide catalogi, zowel in gedrukte als online, die dienen als onschatbare bronnen. Deze catalogi beschrijven hun specifieke nummeringssystemen en bieden uitgebreide technische specificaties voor elke lageraanduiding. U vindt informatie over:
- Dynamische load rating ( C ): De constante radiale belasting die een lager kan doorstaan voor een gespecificeerde levensduur (meestal 1 miljoen revoluties)
- Statische ladingclassificatie ( C 0 ): De statische radiale belasting die overeenkomt met een totale permanente vervorming van het rollende element en raceway op het meest zwaar gestresste contactpunt.
- Beperkende snelheden: Maximaal toegestane besturingssnelheden met verschillende smeermethoden.
- Afmetingen: Exacte metingen van boring, buitendiameter en breedte.
- Aanbevolen bedrijfsomstandigheden: Richtlijnen voor de juiste toepassing. Bekendheid met deze catalogi is de sleutel tot het nemen van geïnformeerde en nauwkeurige selectiebeslissingen, waardoor het gekozen lager zal presteren zoals verwacht in de beoogde toepassing.
Conclusie
Deze uitgebreide gids heeft de ingewikkelde wereld van onderzocht Angular Contact kogellagers , licht werpen op hun unieke ontwerp, diverse toepassingen en aanzienlijke voordelen. We hebben zich verdiept in wat deze lagers definieert, waarom ze vaak de voorkeurskeuze zijn boven andere typen en hoe hun interne mechanica hen in staat stellen complexe belastingcombinaties efficiënt te beheren.
1. Samenvatting van belangrijke punten
In deze gids hebben we de fundamentele aspecten behandeld die hoekige contactkogellagers onmisbaar maken in moderne machines:
- Het ontwerp begrijpen: We definieerden Angular Contact kogellagers door hun vermogen om zowel radiale als axiale belastingen tegelijkertijd te hanteren, aangedreven door hun kritische contacthoek . We hebben verschillende configuraties onderzocht, waaronder Contactlagers met één rij, dubbele rijen en vierpunten , evenals de cruciale rol van Duplex arrangementen (DF, DB, DT) voor verbeterde stijfheid en belastingscapaciteit.
- Belangrijkste kenmerken en voordelen: We hebben hun uitstekende mogelijkheden benadrukt in Hoog laadvermogen , het efficiënt hanteren van complexe laadcombinaties. Hun inherente ontwerp zorgt voor uitzonderlijk Snelle prestaties en draagt bij aan opmerkelijke Precisie en stijfheid , het minimaliseren van runout en afbuiging in kritieke toepassingen.
- Diverse toepassingen: We zagen hoe deze lagers van vitaal belang zijn in verschillende industrieën, van de precisie die nodig is Machine Tools and robotica naar de veeleisende omgevingen van automotive and ruimtevaart componenten.
- Materialen en productie Excellentie: We hebben het belang van materiële selectie onderzocht, inclusief Chrome staal en roestvrij staal en de voordelen van keramische opties voor verbeterde prestaties. We hebben ook de impact van verschillende aangeraakt kooi -materialen en het rigoureuze Precisie -productieprocessen die zorgen voor kwaliteit en betrouwbaarheid.
- Installatie- en onderhouds best practices: Ten slotte hebben we benadrukt dat zelfs de beste lagers het vereisen Juiste installatietechnieken en ijverig lubrication Om hun beoogde levensduur te bereiken, en we hebben inzichten gegeven in Problemen met veel voorkomende problemen oplossen om voortijdig falen te voorkomen.
2. De toekomst van Angular Contact -kogellagers
De reis van Angular Contact Ball Lagers is nog lang niet voorbij. Naarmate de technologie zijn meedogenloze mars vooruit blijft, verwachten we verschillende belangrijke ontwikkelingen die hun mogelijkheden verder zullen verbeteren en hun toepassingen zullen uitbreiden:
- Geavanceerde materialen: Verwacht voortdurende innovatie in de materiële wetenschap, wat leidt tot de ontwikkeling van nog lichtere, sterkere en meer temperatuurbestendige staal en composieten. Hybride lagers met verbeterde keramische componenten zullen meer gemeengoed worden, waardoor de grenzen van snelheid en efficiëntie worden verlegd, terwijl wrijving en warmte worden verminderd.
- Verbeterde precisie en prestaties: Productieprecisie zal ongetwijfeld nieuwe hoogten bereiken, waardoor lagers met nog strakkere toleranties en verbeterde oppervlakteafwerkingen mogelijk zijn. Dit zorgt voor hogere rotatiesnelheden, grotere belastingsdichtheden binnen meer compacte ontwerpen en verlengde operationele levensduur.
- Slimme lagertechnologie: De integratie van "slimme" functies, zoals ingebedde sensoren voor realtime monitoring van temperatuur, trillingen en smeerstatus, zal steeds vaker voorkomen. Deze technologische sprong zal zeer nauwkeurig mogelijk maken voorspellend onderhoud , operators toestaan om te anticiperen op en potentiële problemen aan te pakken voordat ze leiden tot dure mislukkingen, waardoor de uptime wordt geoptimaliseerd en de levensduur van zowel de lagers als de machines die ze ondersteunen verlengt.
Naarmate de industrieën de grenzen van snelheid, precisie en efficiëntie blijven verleggen, blijven Angular Contact -kogellagers een kritische activeringstechnologie, die constant evolueert om de volgende generatie technische uitdagingen aan te gaan.
Geselecteerde lagerweergave
Catalogus downloaden
