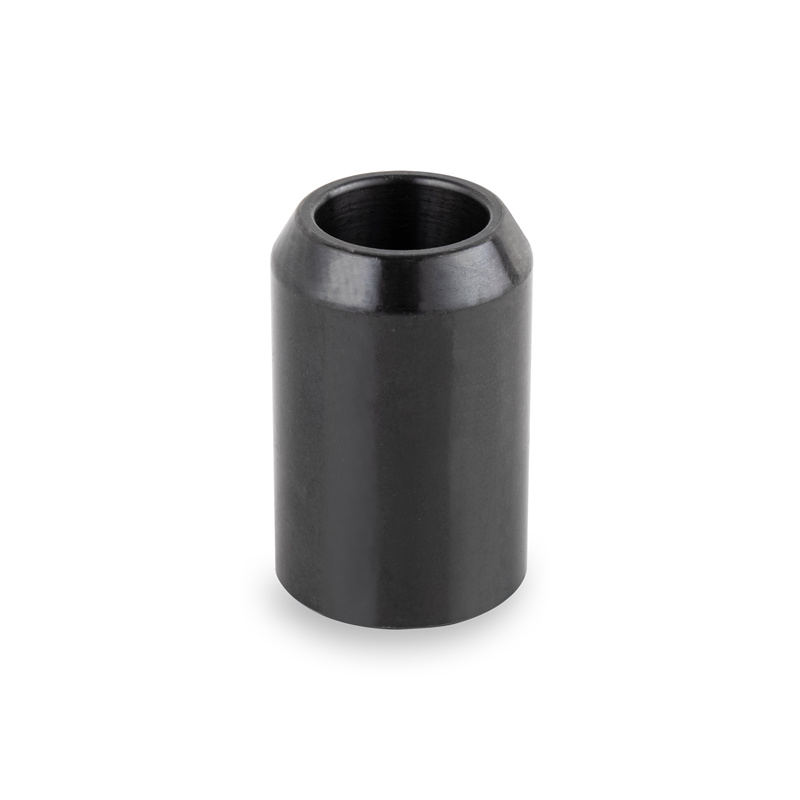

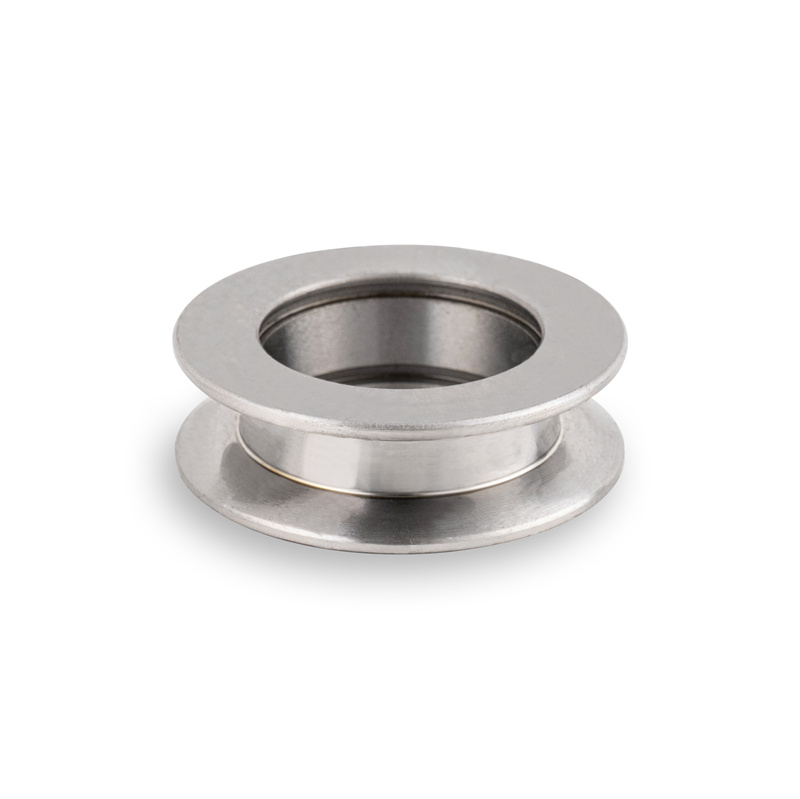

Lagerringen zijn een onmisbaar onderdeel van lagers omdat lagers in verschillende scenario’s gebruikt zullen worden. FTM-dragende binnen- en buitenringen kunnen immers naar wens van de klant in verschillende vormen worden verwerkt en er kunnen verschillende materialen worden geselecteerd.
Omdat de binnen- en buitenringen van het lager en het rollende lichaam een hoge hardheid en contactvermoeidheidssterkte, goede slijtvastheid en slagvastheid moeten hebben, is het algemeen gebruikte materiaal GCr15-lagerstaal.
| Benaming van de binnenring | mm | kg Gewicht | ||
| D | F | B
| ||
| LR13 | 13 | 17.2 | 24 | 0.01837 |
| IR14 | 14 | 17 | 17 | 0.009665 |
| IR15 | 15 | 18~20 | 16~23 | 0,0093~0,0247 |
| IR16 | 16 | 20~26 | 9~15,5 | 0,00774~0,039504 |
| IR17 | 17 | 20~24 | 16~20 | 0,011~0,034 |
| LR17 | 17 | 20 | 30.5 | 0.021 |
| LR18 | 18 | 26 | 15.5 | 0.033024 |
| IR19 | 19 | 22 | 14 | 0.010416 |
| IR20 | 20 | 24~28 | 16~20 | 0,017~0,0452 |
| LR20 | 20 | 25 | 20.5 | 0.0279 |
| IR22 | 22 | 26~28 | 12~30 | 0,01373~0,054 |
| IR25 | 25 | 30~32 | 18~22 | 0,0298~0,052 |
| LR25 | 25 | 30 | 26.5 | 0.043 |
| IR28 | 28 | 32 | 17~30 | 0,0245~0,0438 |
| IR30 | 30 | 35~38 | 16~20 | 0,031~0,065 |
| LR30 | 30 | 35 | 20.5 | 0.0407 |
| IR60 | 60 | 68~70 | 25~60 | 0,195~0,463 |
| IR62 | 62 | 70~75 | 30~39 | 0.2523 |
| IR65 | 65 | 72~75 | 25~45 | 0,142~0,2362 |
| IR70 | 70 | 80 | 25~54 | 0,224~0,48 |
| IR75 | 75 | 84~85 | 44~54 | 0,38572~0,52 |
| IR80 | 80 | 80~90 | 25~54 | 0,25712~0,55 |
| IR85 | 85 | 95~100 | 26~63 | 0,28~1,05 |
| IR90 | 90 | 105 | 63 | 1.11 |
| IR110 | 110 | 120~125 | 30~40 | 0,409~0,86276 |
Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (FTM), opgericht in 2006, is een onderneming die zich richt op R&D, productie en aanpassing van niet-standaard lagers, uiterst nauwkeurige lagers (importvervanging) en lageraccessoires en mechanische lagers. onderdelen. Met ruim 30 jaar technische ontwerpervaring heeft FTM een uitstekende reputatie opgebouwd op het gebied van hoogwaardige lagers. Ons professionele technische team biedt binnenlandse en buitenlandse klanten hoogwaardige lageroplossingen op het gebied van machinebouw, textielmachines en andere gebieden.
FTM vertrouwt op jarenlange professionele productie- en technische vaardigheden en introduceert actief geavanceerde CNC-bewerkingsmachines uit Japan om de nauwkeurigheid en stabiliteit van de productverwerking te garanderen. Daarnaast wordt het lagerproductonderzoek van FTM begeleid door een doctor in de tribologie. We houden ons aan de bedrijfsfilosofie van innovatie en ontwikkeling en onze producten worden naar vele landen en regio's over de hele wereld geëxporteerd. We ondersteunen en produceren al lang verschillende soorten lagers voor veel wereldberoemde bedrijven, waarbij we goede productierelaties onderhouden. Draai de eeuwigheid binnen, ervaar uitmuntendheid en creëer samen de toekomst. Kies voor FTM en wij zijn uw beste keuze voor lageroplossingen.
