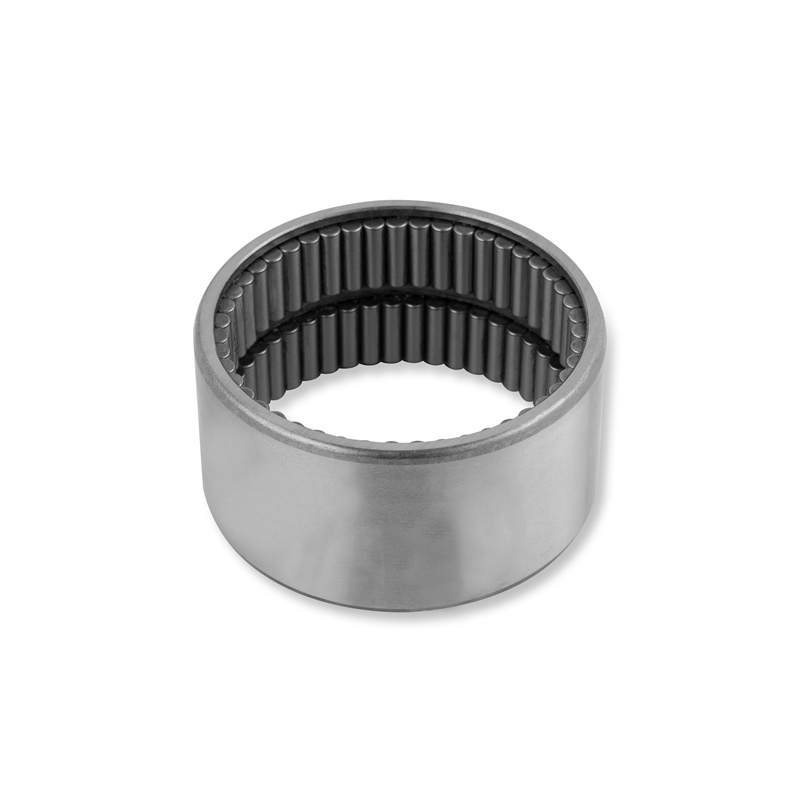

De buitenring met het volledig belaste naaldlager van de binnenring heeft een oliegat, dat kan worden gesmeerd door olie uit het oliegat van de buitenring, en heeft twee beschermranden, de binnenring heeft geen beschermrand, geen kooi en de binnenring ring, de buitenring en de volledige naaldrol kunnen respectievelijk worden geïnstalleerd. Naaldlagers met volledige belasting zonder binnenring zijn geschikt voor onderdelen met een beperkte droge radiale afmeting, en het oppervlak van de bijpassende tap wordt direct gebruikt als roloppervlak, waardoor de oppervlaktehardheid niet laag droog HRC60 is, de oppervlakteruwheid Ra-waarde is niet groot 0,63 hm, met of zonder binnenring, naaldlagers met volledige belasting beperken de axiale verplaatsing van de as of behuizing niet.

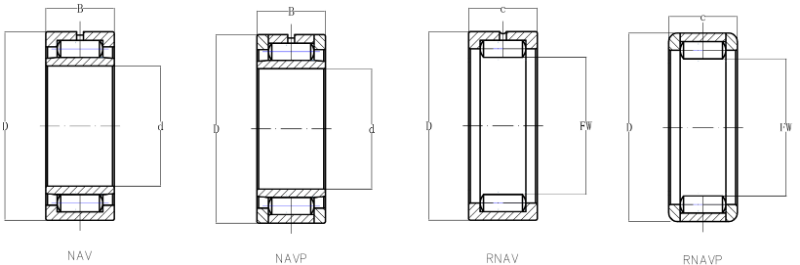

| Schacht | LaGeraanDuidinG | Massaa | Grensafmetingen | BasicLoadRating | Snelheid beperken | |||||||||||||
| HuidigeCode | Originele code | d | D | C | Dynamisch | Statisch | Olie | |||||||||||
| mm | g | mm | N | toerental | ||||||||||||||
| 15 | NAV4902 | 4074902E |
| 15 | 28 | 13 |
|
|
| |||||||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | ||||||||||
|
| 74802 | 100 | 15 | 36 | 24.5 | 8900 | 11200 | 4400 | ||||||||||
| 17 | NAV4903 | 4074903E |
| 17 | 30 | 13 |
|
|
| |||||||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | ||||||||||
|
| 74703 | 126 | 17 | 35 | 24.5 | 8700 | 10800 | 4200 | ||||||||||
| 20 | NAV4904 | 4074904E |
| 20 | 37 | 17 |
|
|
| |||||||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | ||||||||||
| NAV203620.5 |
|
| 20 | 36 | 20.5 |
|
|
| ||||||||||
| NAV204 |
|
| 20 | 47 | 14 |
|
|
| ||||||||||
| 24 | NAV24668.1 |
|
| 24 | 66 | 8.1 |
|
|
| |||||||||
| 25 | NAV4905 | 4074905E |
| 25 | 42 | 17 |
|
|
| |||||||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | 23000 | 34600 | 2600 | ||||||||||
| NAV205 |
|
| 25 | 52 | 15 |
|
|
| ||||||||||
| 30 | NAV4906 | 4074906E |
| 30 | 47 | 17 |
|
|
| |||||||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | ||||||||||
| 35 | NAV4907 | 4074907E |
| 35 | 55 | 20 |
|
|
| |||||||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | ||||||||||
| 40 | NAV4908 | 4074908E |
| 40 | 62 | 22 |
|
|
| |||||||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | ||||||||||
| 45 | NAV4909 | 4074909E |
| 45 | 68 | 22 |
|
|
| |||||||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | ||||||||||
| 50 | NAV4910 | 4074910E |
| 50 | 72 | 22 |
|
|
| |||||||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | ||||||||||
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 | |||||||||
| 60 | NAV4912 | 4074912E |
| 60 | 85 | 25 |
|
|
| |||||||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | ||||||||||
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 | |||||||||
| 70 | NAV4914 | 4074914E |
| 70 | 100 | 30 |
|
|
| |||||||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | ||||||||||
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 7280 | 1800 | 900 | |||||||||
| 80 | NAV4916 | 4074916E |
| 80 | 110 | 30 |
|
|
| |||||||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | ||||||||||
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 | |||||||||
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 |
|
|
| |||||||||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 |
|
|
| |||||||||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 |
|
|
| |||||||||
| 160 | NAV4832 | 4074832 |
| 160 | 200 | 40 |
|
|
| |||||||||
| 190 | NAVl90X245X42 |
|
| 190 | 245 | 42 |
|
| | |||||||||
| Schacht | Lageraanduiding | Mass | Grensafmetingen | BasicLoadRating | Snelheid beperken | ||||||||||||
| HuidigeCode | Originele code | Fw | D | C | Dynamisch | Statisch | Olie | ||||||||||
| mm | g | mm | N | toerental | |||||||||||||
| 20 | RNAV4902 | 4084902E |
| 20 | 28 | 13 | 10800 | 29800 | 4500 | ||||||||
| 21.87 | RNAV4002 | 4084102 | 45 | 21.87 | 32 | 17 |
|
|
| ||||||||
| 22 | RNAV4903 | 4084903E |
| 22 | 30 | 13 |
|
|
| ||||||||
| 24.3 | RNAV4003 | 4084103 | 62 | 24.3 | 35 | 18 | 17900 | 37900 | 4300 | ||||||||
| 25 | RNAV4904 | 4084904E |
| 25 | 37 | 17 |
|
|
| ||||||||
| 28.7 | RNAV4004 | 4084104 | 114 | 28.7 | 42 | 22 | 28150 | 60900 | 3900 | ||||||||
| 30 | RNAV4905 | 4084905E |
| 30 | 42 | 17 |
|
|
| ||||||||
| 33.5 | RNAV4005 | 4084105 | 129 | 33.5 | 47 | 22 | 33800 | 70800 | 3700 | ||||||||
| 35 | RNAV4906 | 4084906E |
| 35 | 47 | 17 |
|
|
| ||||||||
| 40.1 | RNAV4006 | 4084106 | 193 | 40.1 | 55 | 25 | 49900 | 96500 | 3500 | ||||||||
| 42 | RNAV4907 | 4084907E |
| 42 | 55 | 20 |
|
|
| ||||||||
| 45.9 | RNAV4007 | 4084107 | 259 | 45.9 | 62 | 27 | 47600 | 122800 | 3100 | ||||||||
| 48 | RNAV4908 | 4084908E |
| 48 | 62 | 22 |
|
|
| ||||||||
| 51.6 | RNAV4008 | 4084108 | 304 | 51.6 | 68 | 28 | 49900 | 137900 | 2700 | ||||||||
| 52 | RNAV4909 | 4084909E |
| 52 | 68 | 22 |
|
|
| ||||||||
| 57.4 | RNAV4009 | 4084109 | 390 | 57.4 | 75 | 30 | 52500 | 153500 | 2600 | ||||||||
| 58 | RNAV4910 | 4084910E |
| 58 | 72 | 22 |
|
|
| ||||||||
| 62.1 | RNAV4010 | 4084110 | 426 | 62.1 | 80 | 30 | 55700 | 166000 | 2500 | ||||||||
| 69.8 | RNAV4011 | 4084111 | 645 | 69.8 | 90 | 35 | 68500 | 225800 | 2300 | ||||||||
| 68 | RNAV4912 | 4084912E |
| 68 | 85 | 25 |
|
|
| ||||||||
| 74.6 | RNAV4012 | 4084112 | 677 | 74.6 | 95 | 35 | 75400 | 239000 | 2100 | ||||||||
| 80.3 | RNAV4013 | 4084113 | 692 | 80.3 | 100 | 35 | 79500 | 256900 | 1900 | ||||||||
| 80 | RNAV4914 | 4084914E |
| 80 | 100 | 30 |
|
|
| ||||||||
| 88 | RNAV4014 | 4084114 | 950 | 88 | 110 | 40 | 98800 | 354900 | 1700 | ||||||||
| 93.7 | RNAV4015 | 4084115 | 1000 | 92.7 | 115 | 45 | 101800 | 372900 | 1600 | ||||||||
| 90 | RNAV4916 | 4084916E |
| 90 | 110 | 30 |
|
|
| ||||||||
| 100.3 | RNAV4016 | 4084116 | 1400 | 100.3 | 125 | 45 | 102900 | 373500 | 1500 | ||||||||
| 104.8 | RNAV4017 | 4084117 | 1540 | 104.8 | 130 | 45 | 103800 | 374800 | 1400 | ||||||||
| 105 | RNAV4918 | 4084918E |
| 105 | 125 | 35 |
|
|
| ||||||||
| 110 | RNAV4919 | 4084919E |
| 110 | 130 | 35 |
|
|
| ||||||||
| 115 | RNAV4920 | 4084920E |
| 115 | 140 | 40 |
|
| | ||||||||
